積層表示灯の状態を工事不要で簡単「IoT」稼働状況をすぐに見える化 稼働監視ツール「シグナルウォッチャー」

特徴

手軽に装置の見える化実現!

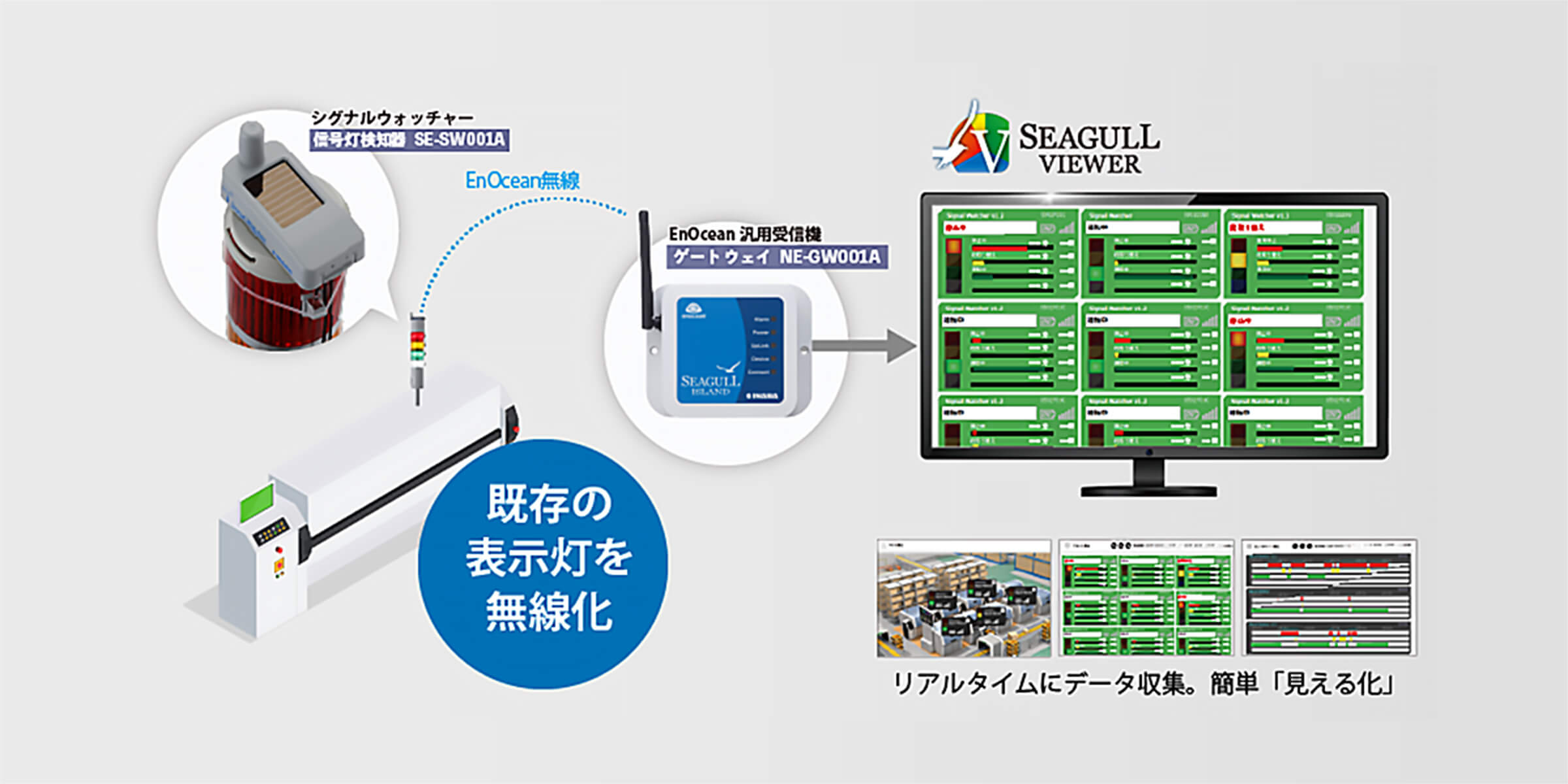

既存の表示灯を無線化

導入事例

シグナルウォッチャーは既存の設備に後付けするだけで稼働状況が「見える化」できます。

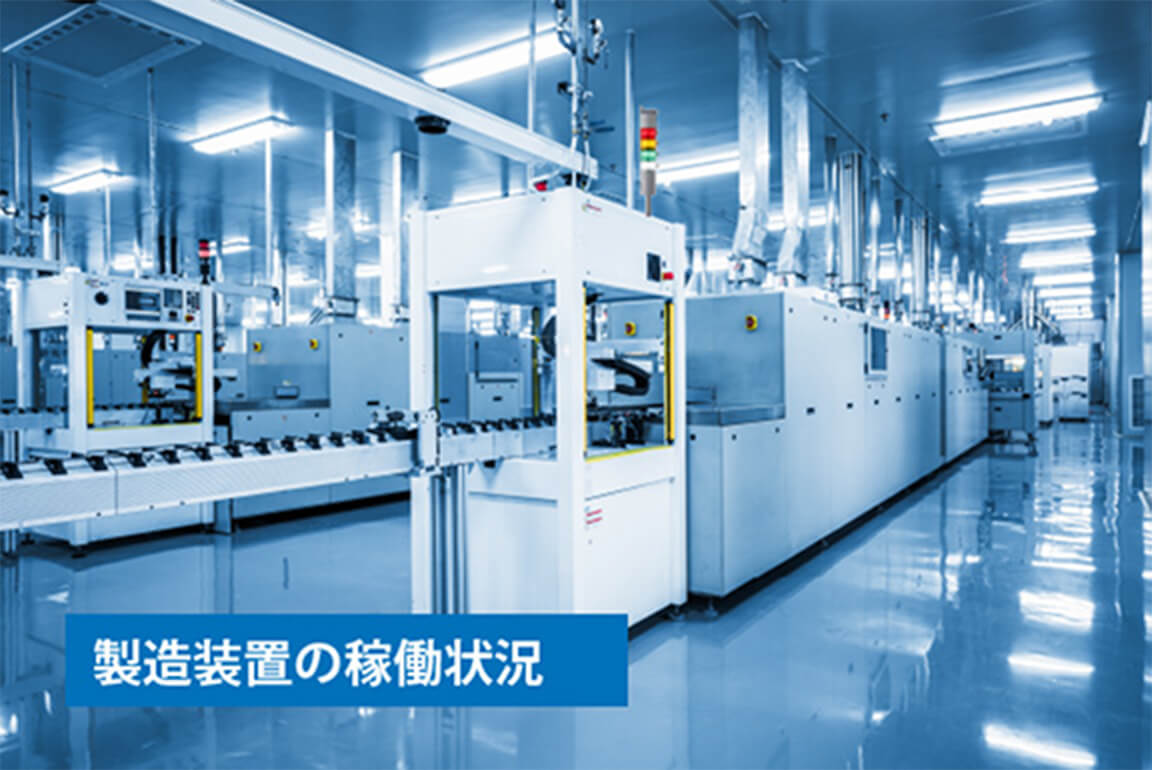

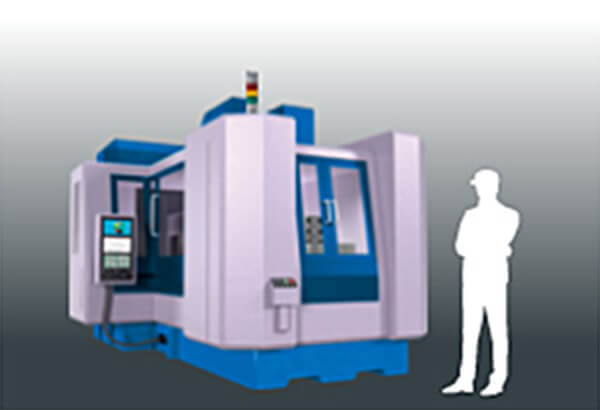

製造装置の稼働状況

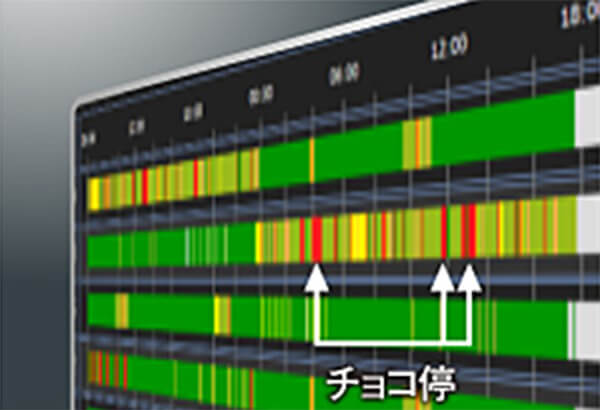

稼動状態を分析して生産効率の改善に貢献。ガントチャートにすると、稼動率低下の要因が一目瞭然。

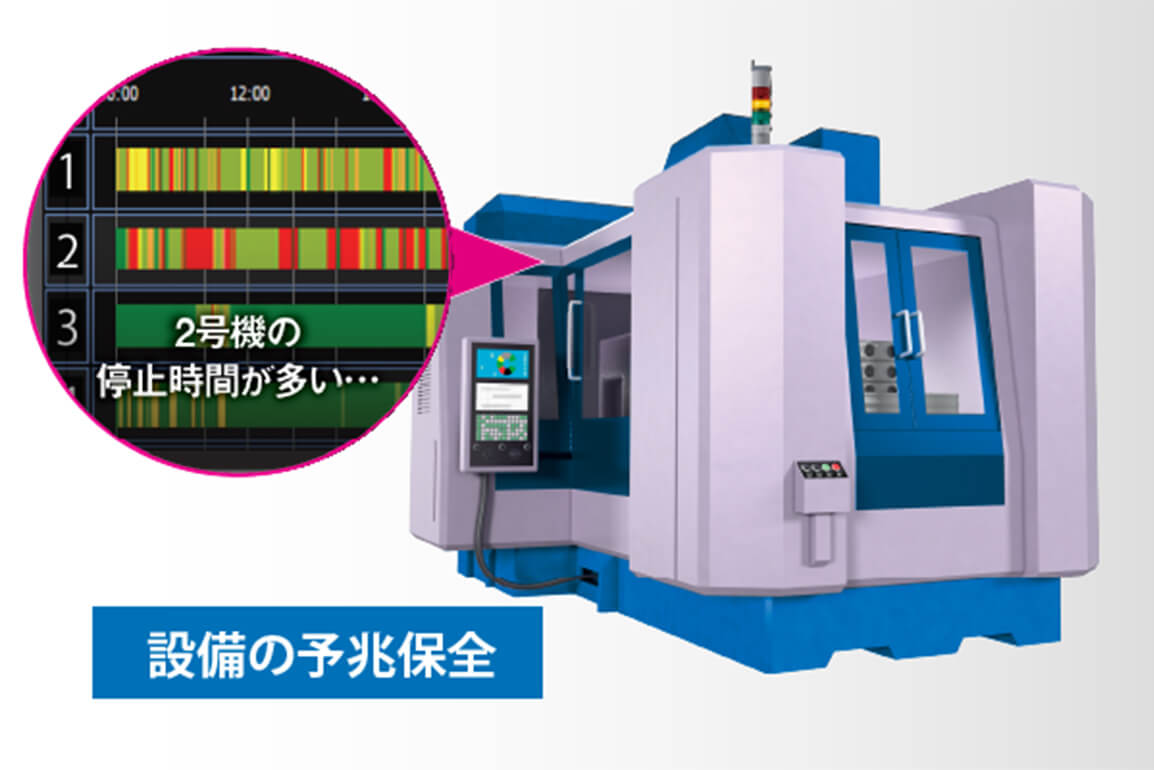

設備の予兆保全

定点観測すれば、設備の予兆保全も可能。機械の不調を把握し、早めのメンテナンス。

導入メリット

  • 設備の現状を見える化
    リアルタイムで状況確認

    リアルタイムでも状況確認、
    集計作業も容易に。

  • 稼働状況を分析して
    生産効率の改善に貢献
    稼働状況を分析

    ガントチャートにすると、
    稼働率低下の要因が一目瞭然。

  • 定点観測すれば、
    設備の予兆保全も可能
    予兆保全

    機械の不調を把握し、
    早めのメンテナンスが可能。

ほぼ全ての表示灯に取り付け可能!

設備を見える化することで、稼働状態を分析して生産効率の改善に貢献します。

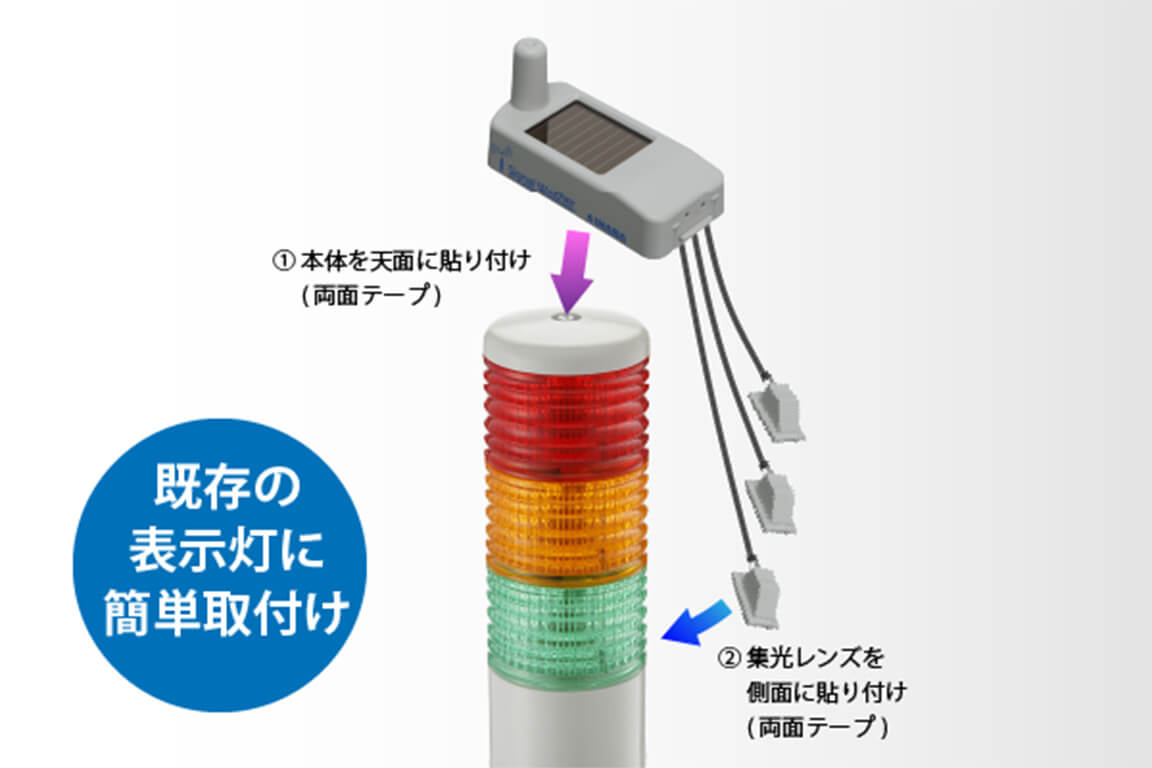

既存の表示灯に簡単取付け

既存の表示灯はそのままで、ユニットを後付けするだけで簡単に取り付けられます。

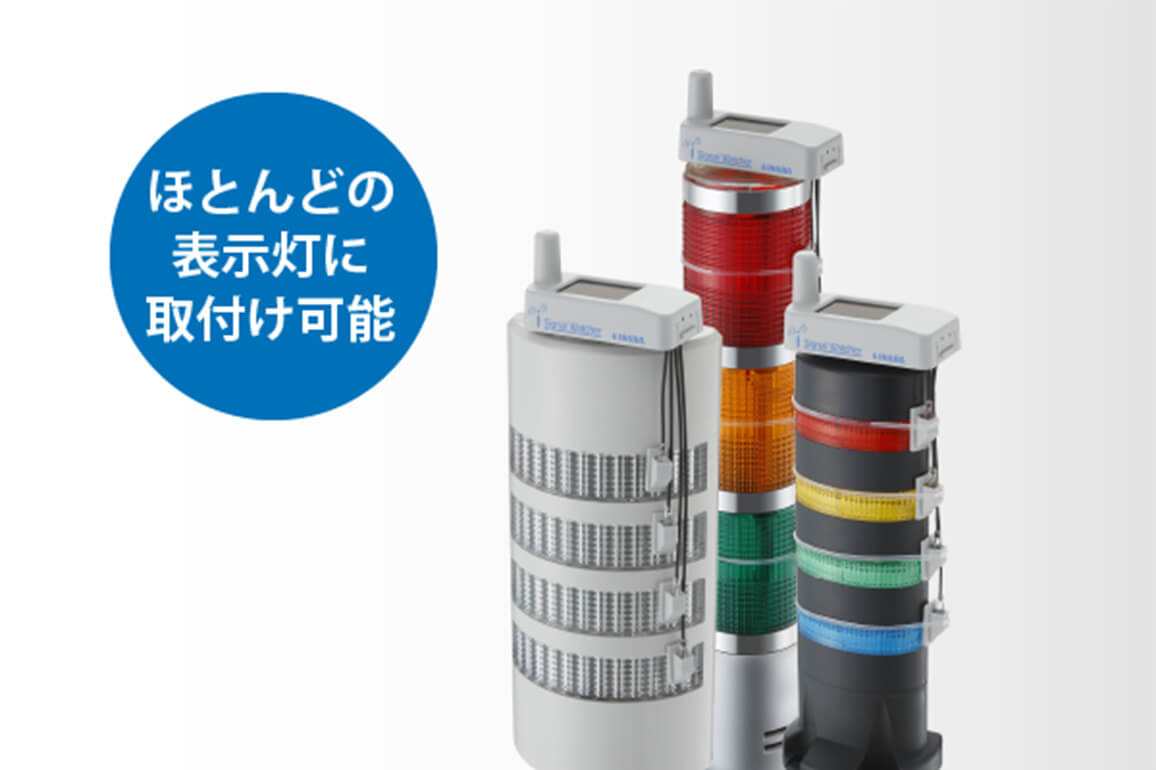

ほとんどの表示灯に取り付け可能

国内外を問わずほとんどの積層表示灯に取り付け可能。

外部電源不要!メンテナンス不要!

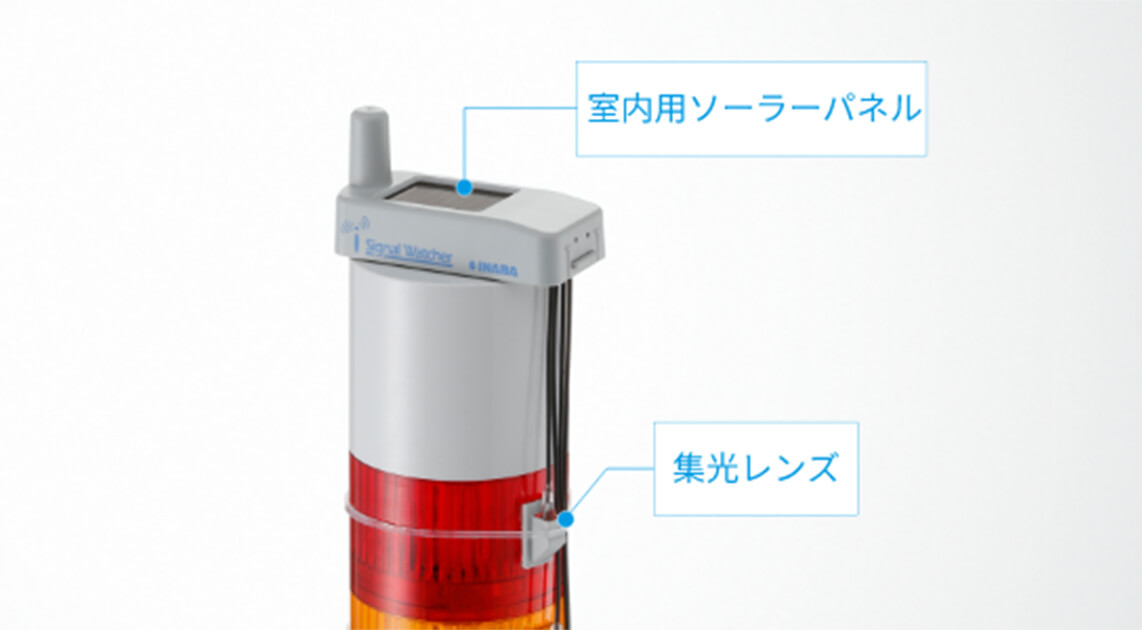

室内用ソーラーパネルを搭載

電源部には室内用ソーラーパネルを搭載。室内照明下での運用が可能です。 バックアップ用のCR一次電池も搭載しており、ソーラーパネルから充分な給電がない場合でも長期運用が可能です。

※ソーラーパネル動作では、設置場所に一定以上の照度(明るさ)が必要となります。

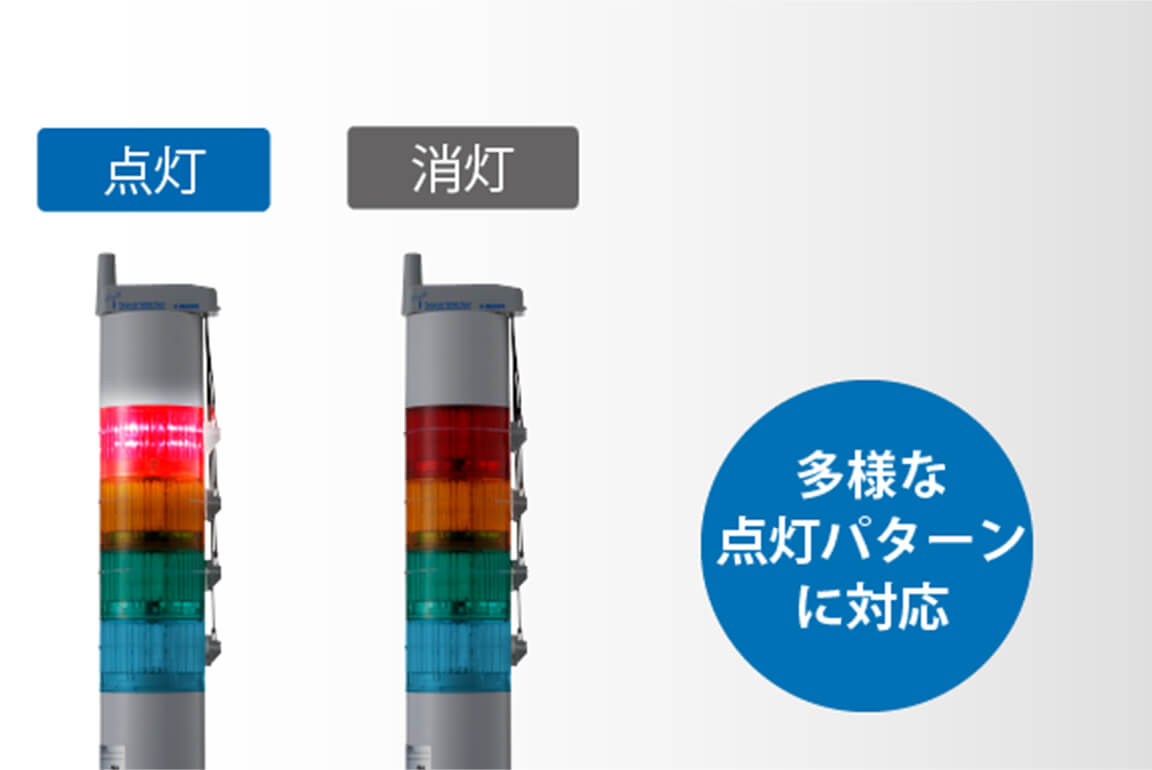

表示灯の多様な点灯パターンに対応

点灯・消灯のみならず、点滅(低速・高速)、瞬時点灯・瞬時消灯も取得可能。最大4灯に対応。

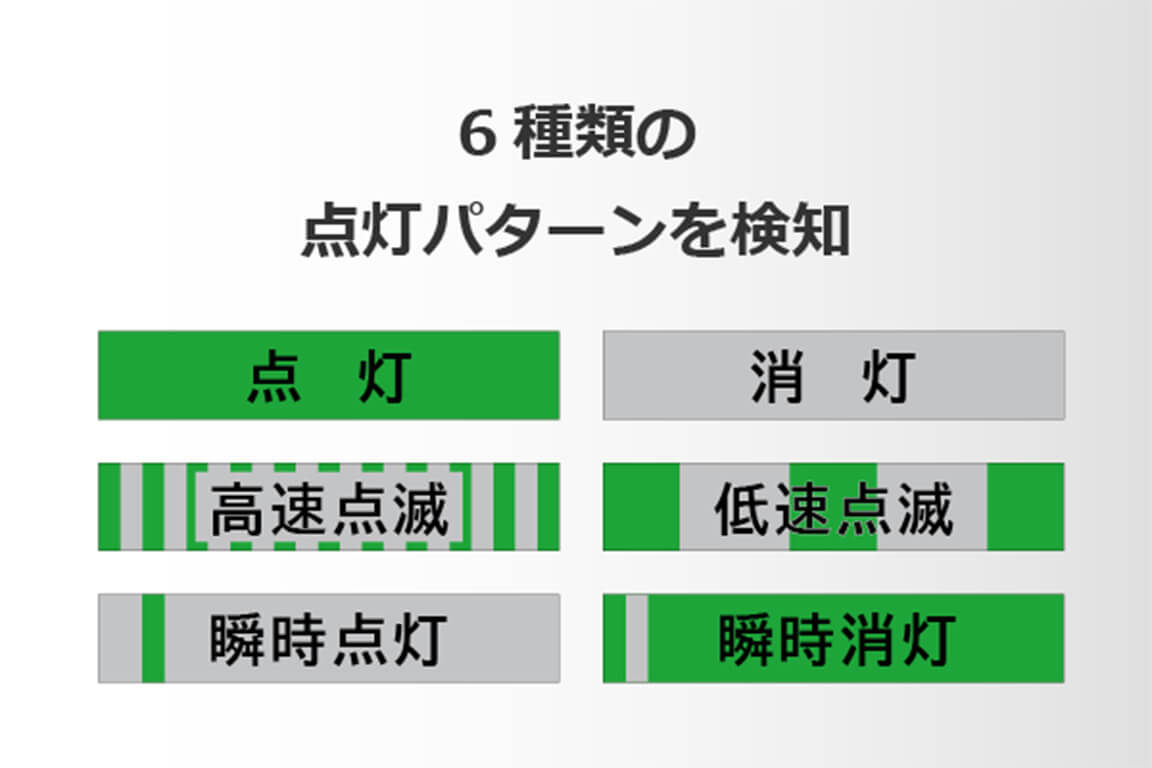

6種類の点灯パターンを検知
多様な点滅パターンに対応

稼働監視を簡単実現するソフトウェア

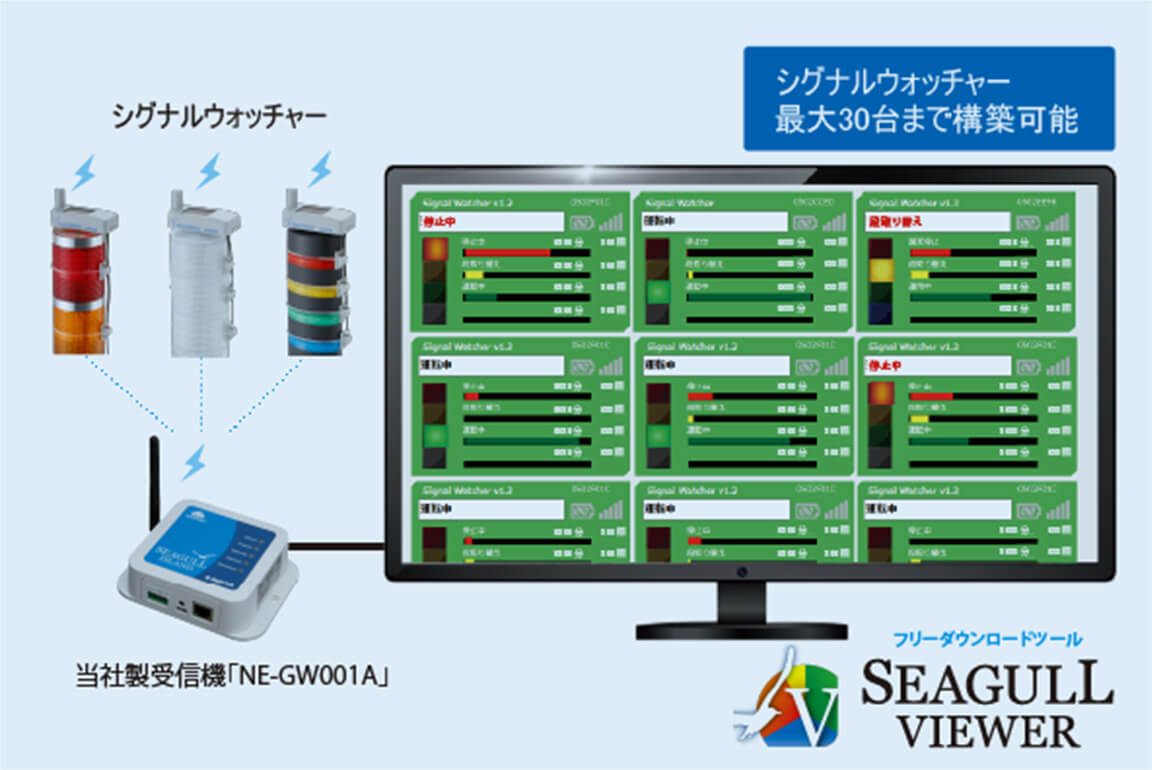

シグナルウォッチャー 最大30台まで構築可能

リアルタイムに「見える化」 点灯、消灯、低速点滅、高速点滅、ワンショットといった多様な点滅パターンに対応。 送信機からのデータをリアルタイムに「見える化」。簡単に稼働監視を実現します。

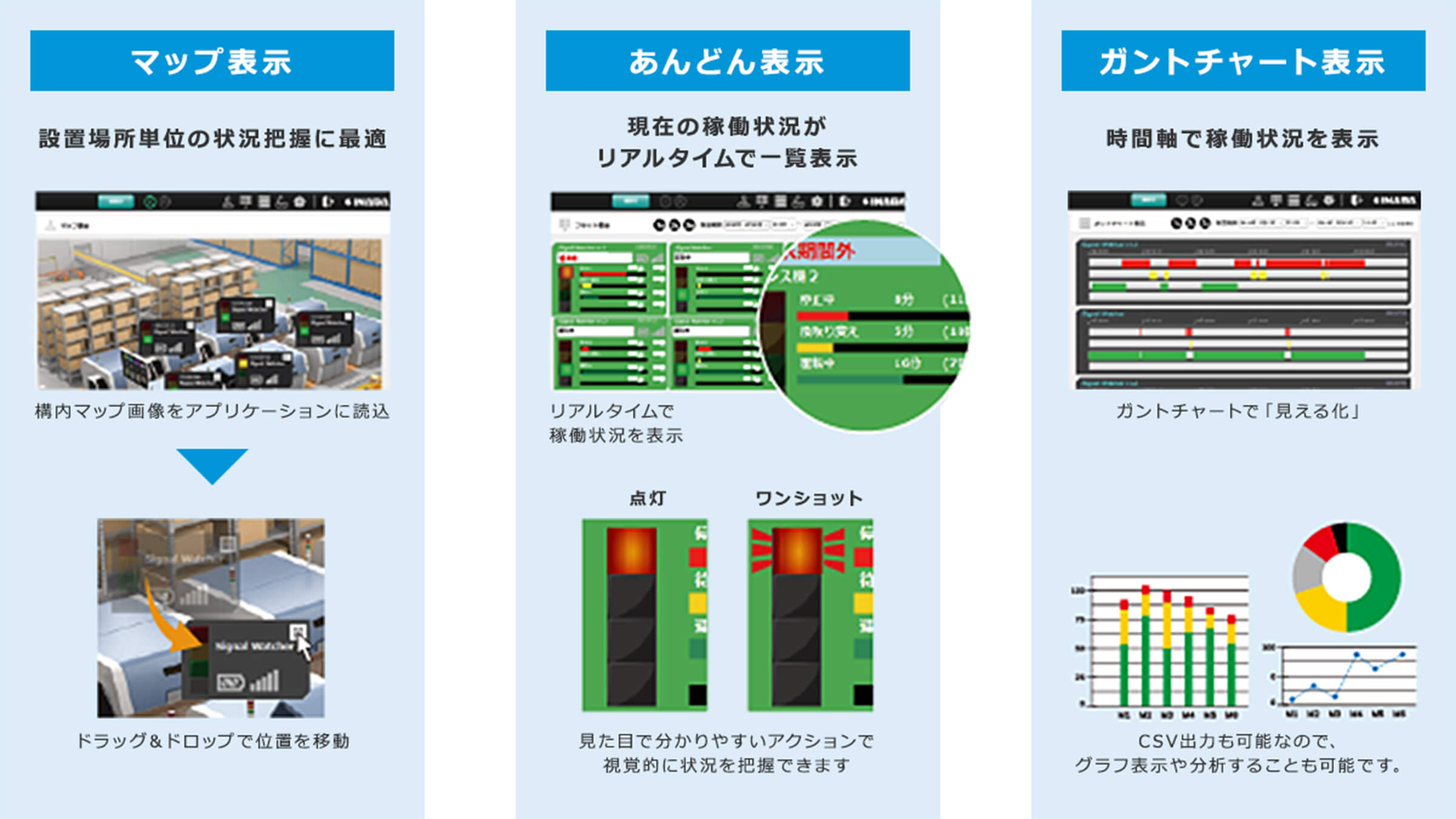

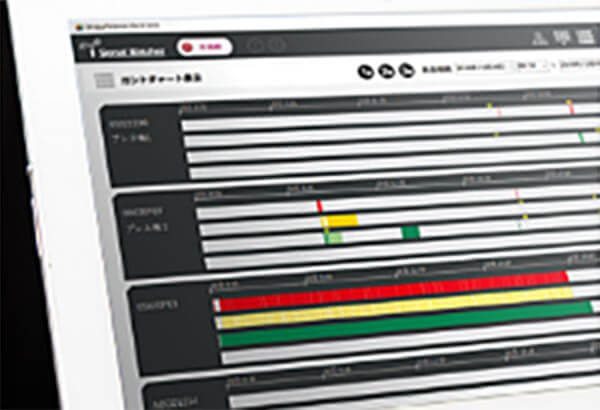

マップ表示・あんどん表示・ガントチャート表示

ガントチャートと簡易な「分析機能」を搭載 ガントチャートで稼働率が一目瞭然。点灯(点滅)の積算時間・積算回数といった稼働率分析が可能。 CSV出力すれば、詳細分析する際のデータとしての利用が可能に。

※シグナルウォッチャー用稼働監視ツール Seagull Viewerご使用には、本ゲートウェイ「NE-GW001A」が必要となります。他のEnOcean受信機ではご使用になれません。

システム構成

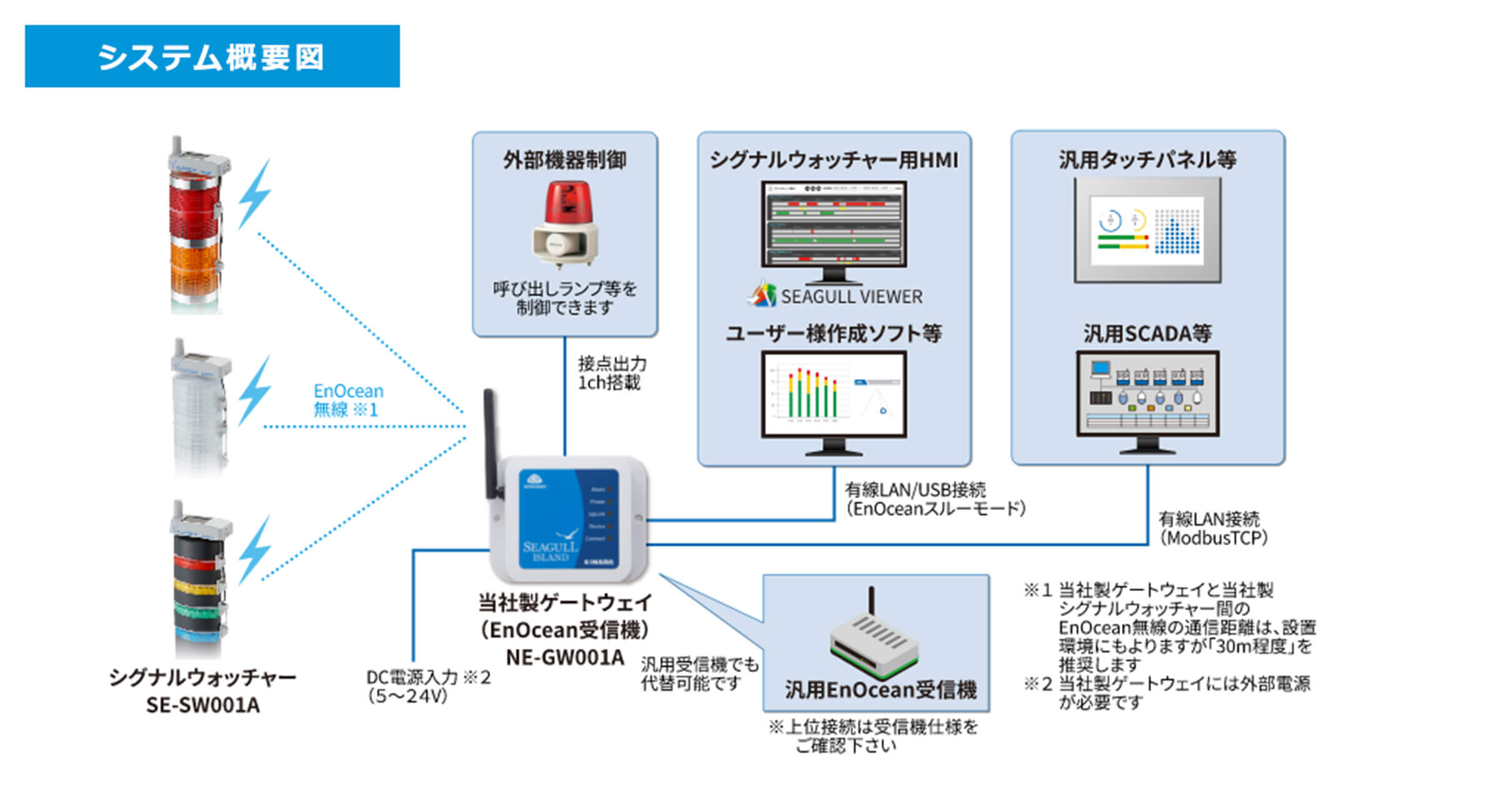

システム概要図

仕様

名称 シグナルウォッチャー
型名 SE-SW001A
一般仕様 電源仕様 室内用ソーラーパネルおよび補助電池(CR2032)
動作温度 / 湿度範囲 -10℃~50℃ / 20%~80% R.H.(結露なきこと)
保存温度 / 湿度範囲 -20℃~60℃ / 20%~95% R.H.(結露なきこと)
無線部仕様 EnOcean無線 通信方式 :単信方式通信
周波数 :928.35 MHz
変調方式 :FSK
通信速度 :最大125kbps
通信距離 :見通し30 m以上
アンテナ仕様 ヘリカルアンテナ(ANT300)
センサ部仕様 信号灯検出光 赤 / 黄 / 緑 / 青 / 白とそれらの近似色
※発光色の判別機能はなし
感度調整機能 なし( 固定)
センサ入力ch 最大4ch
センサ判定出力 点灯 / 消灯 / 点滅(高速・低速)
瞬時点灯(ONワンショット) / 瞬時消灯(OFFワンショット)
インタフェース スイッチ(SW) Teach-inデータ送信用 / 電源ON/OFF用
ステータスLED データ送信確認 / 電源ON/OFF確認用(赤色1灯)
サイズ・重量等 筐体寸法 70×34×16mm(突起部含まず)
重量 約30g(本体のみ、内蔵電池含む)
適合信号灯直径 〇天面へ直接貼付けの場合
平面取付の調整ができればΦ寸法に制約はありません。
〇取付台使用時 オプション品(別売)
Φ30~Φ65mm
主な筐体素材 ASA樹脂
規格等 RoHS規制 RoHS準拠
電波法 国内電波法準拠(技適番号:206-000372)
耐振動性 33.3Hz/2.2G、XY方向:2h、Z方向:4h
防水・防塵 非対応
その他 補助電池寿命 約5年(常温、無照明下、送信間隔 1時間に数回程度)
※設置環境や動作状態によっても異なります。
オプション品(別売) シグナルウォッチャー取付台(SE-SWP01A)

Seagull Viewer(シグナルウォッチャー用稼動監視ツール)仕様

名称 Seagull Viewer(シグナルウォッチャー用稼動監視ツール)
型名 SW-EW001A
一般仕様 対応OS Microsoft® Windows 7
Microsoft® Windows 8.1
Microsoft® Windows 10
ソフトウェア環境 Microsoft.NET Framework 4.6.1以降
ハードディスク容量 500MB以上の空き容量があること
画面サイズ 1024×768以上
本体外形寸法 梱包内容
