小さなボディで現場の「カイゼン」を支援 チョコ停監視ツール「チョコ停ウォッチャーmini」

特徴

製造現場で起こるチョコ停を「見える化」、現場のカイゼンに貢献。

チョコ停の見える化について

狭い場所や装置内部にも設置可能な小型設計

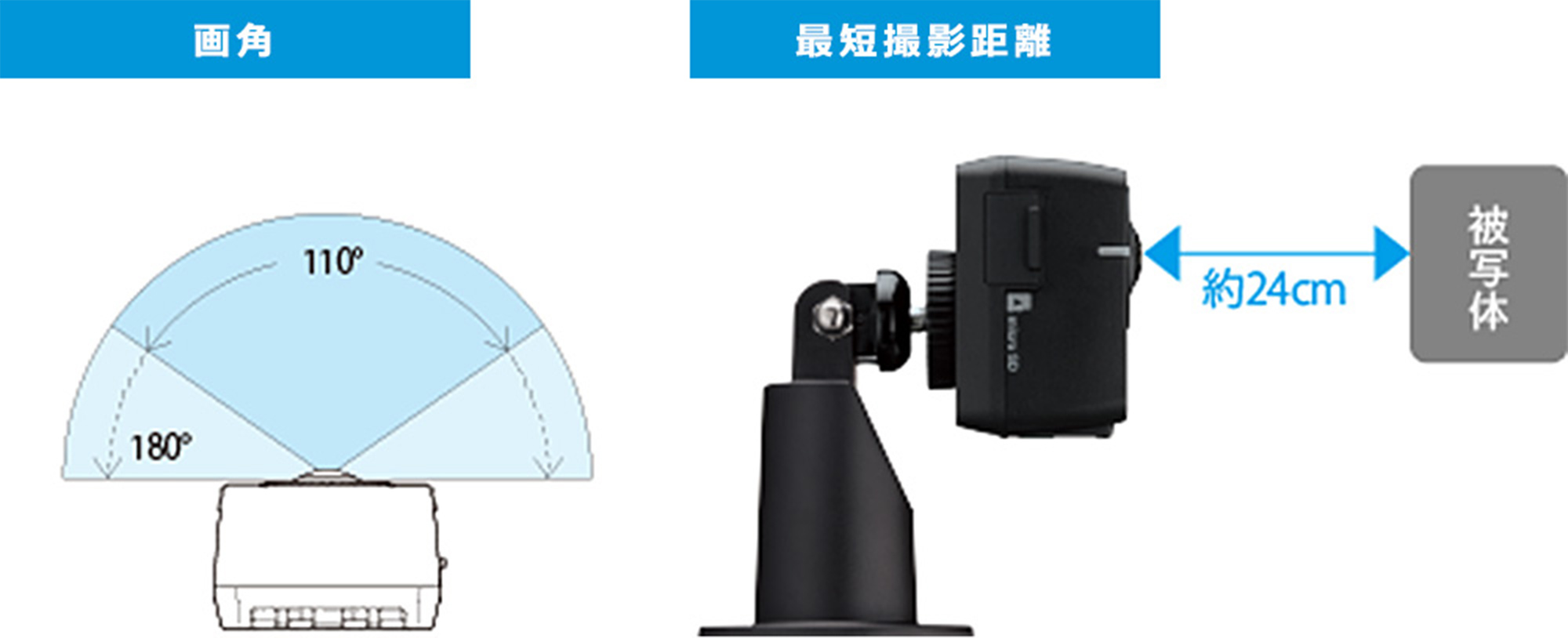

画角・最短撮影距離

狭い場所や装置内部にも設置可能な小型設計。最短撮影距離は約240 mm。画角は110°または180°の近距離ワイドビューで、ターゲットをしっかり撮影できます。

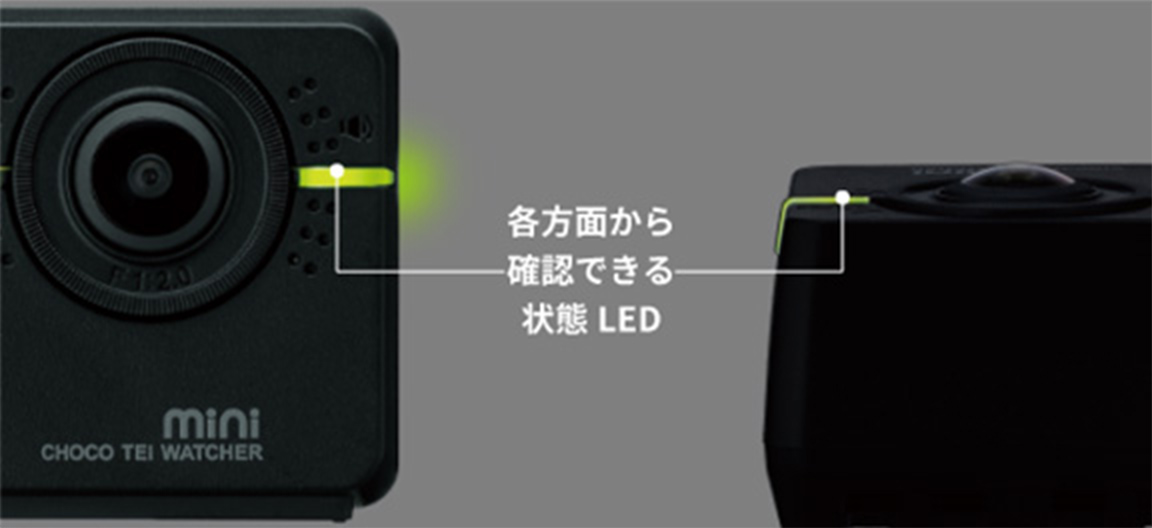

各方面から確認できるLED

設置後は本機の状態が一目でわかるLED表示機能を採用し、より多くの現場に設置できるサイズとデザインにこだわりました。

ブラウザによるネットワーク操作(遠隔操作)

ネットワーク対応だから、パソコン画面からも現場を監視。ブラウザを使用するので、専用ソフトいらずで使いやすい。

遠隔での設定、動画確認が可能

LAN接続なので、設置した場所に行かなくても本機の各種設定(システム設定、カメラ設定、ネットワーク設定など)を行ったり、リアルタイム動画や保存済動画を確認することができます。
また、PCに動画ファイルをダウンロードすることで、汎用プレーヤーによりフルHDで詳細を確認することができます。

ブラウザ画面でも現場の様子を確認

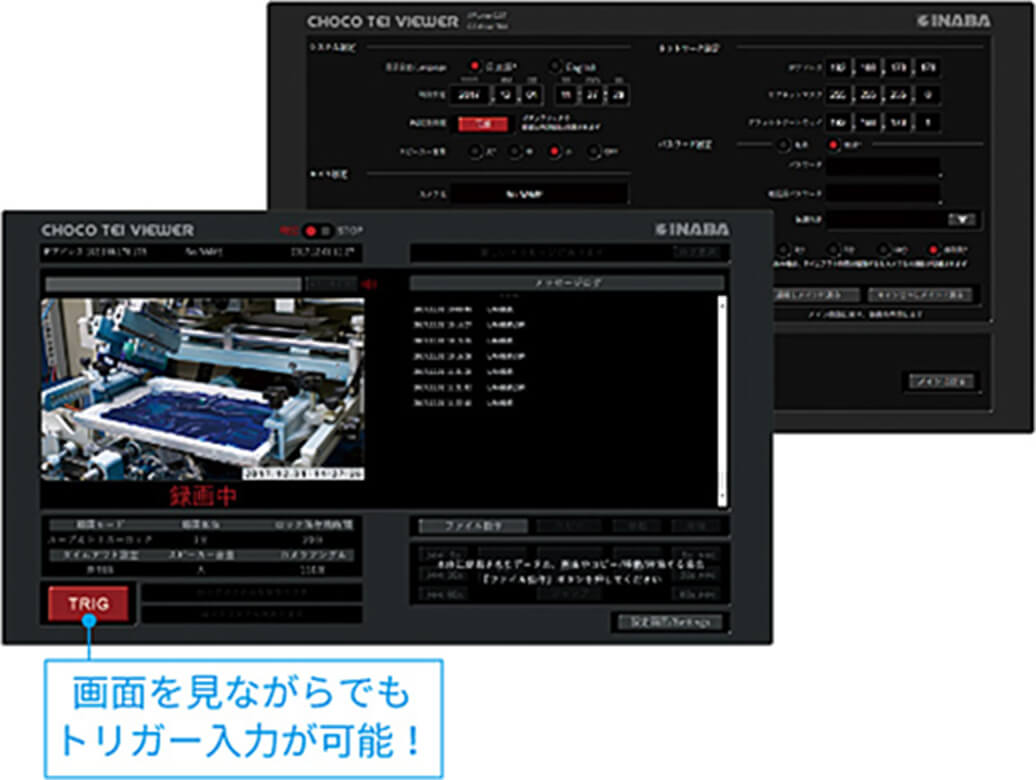

ブラウザでの画面表示

本機にアクセスすることで表示される”CHOCO TEI VIEWER”はブラウザで動作します。
このビューアー上でリアルタイム動画を見ながらトリガー入力することができます。
また、ブラウザを複数立ち上げると、複数の本機と接続し、異なる現場の状況を同時に確認することもできます。

ビューアーや設定画面を保護するパスワード機能

セキュリティを強化するため、本機へのアクセスや設定変更画面をパスワード保護することができます。
保護設定は、「本機へのアクセス時のみ入力」、「設定画面への移行時のみの入力」、「入力設定なし」の3種類から選択できます。

モバイルブラウザ対応

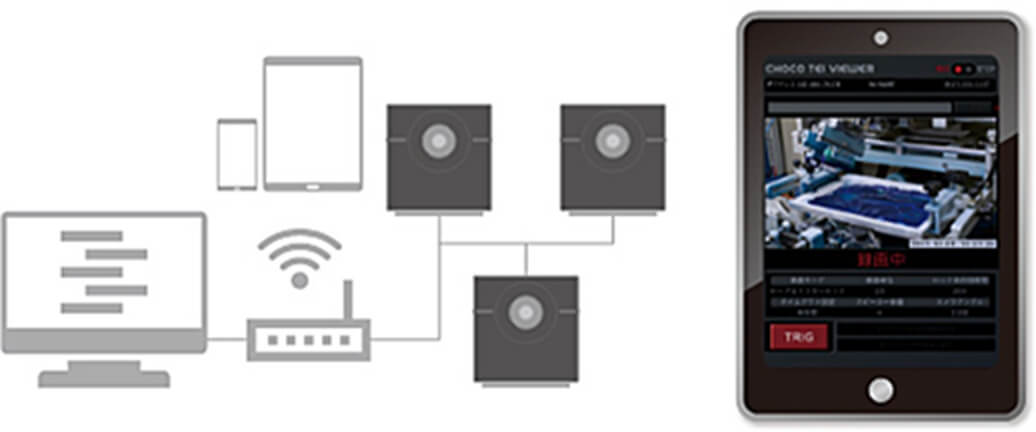

モバイルブラウザ対応

タブレットでも操作できます。現場でも簡単に設定変更が可能です。(別途アクセスポイントが必要です)

対応ブラウザ(動作確認済)

[スマートフォン・タブレット] Chrome(Android版)・Safari(iOS※1)
[PC] Chrome(Windows版)・Internet Explorer11※2

  • ※1 Mac OS(Mac PC)には対応しておりません。
  • ※2 IEでは音声は出力されません。

システム構成

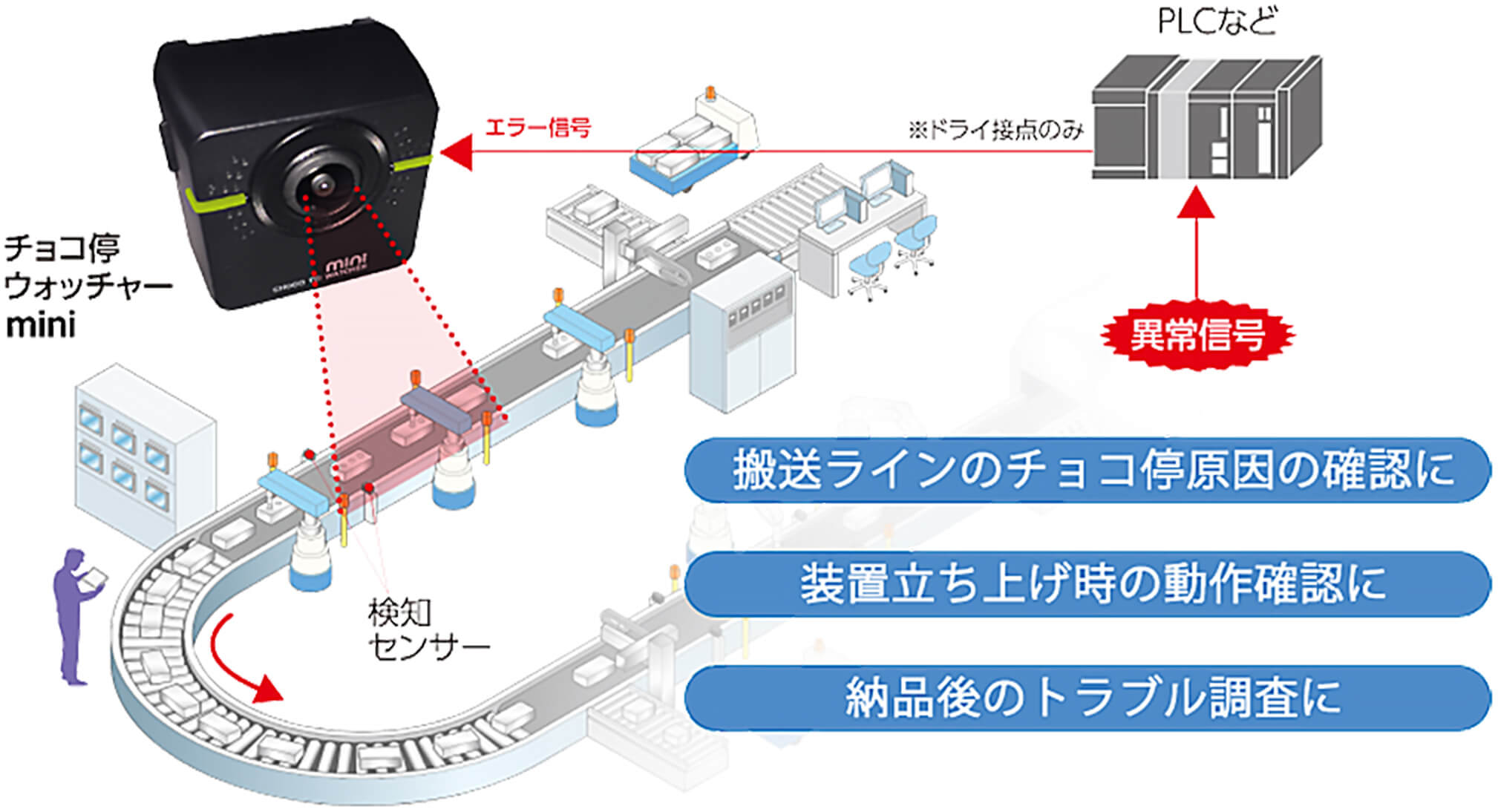

システム構成図・入力仕様

仕様

名称 チョコ停ウォッチャーmini
型名 IB-MCT001
一般仕様 電源入力 / 定格電力 DC5V~48V / 2.5W
動作温度 / 湿度範囲 -10℃~45℃ / 10%~80%R.H.
保存温度 / 湿度範囲 -20℃~60℃ / 10%~80%R.H.
記録メディア microSDHC(Max32GB)Class10以上
動作温度保証85℃以上(※別売)
録画ファイル MOV形式
AV記録フォーマット 1920×1080 30fps、MPEG-4 AVC/H.264
カメラ仕様 イメージセンサ 約1676万画素 1/2.3型CMOSセンサ
レンズ F=2.0 FOV=180°等距離射影フィッシュアイレンズ
画角 水平180°垂直92° / 水平110°垂直56°
最低被写体照度 4.3lux(※1)
撮影距離 約24cm~∞
音声機能 音声 48kHz 16bit モノラル PCM方式
マイク / スピーカー モノラル(無指向性)/ モノラル
時計機能 リアルタイムクロック リアルタイムクロック内蔵(日付、時間)、月差±90秒
時計バックアップ 内蔵二次電池 バックアップ時間30日
(満充電時間:完全放電状態から24時間連続通電)
インタフェース 本体表示 2色LED×2(表示色:赤、橙、緑)、エラーおよびステータス表示
トリガー入力 ドライ接点(無電圧接点)入力およびライブビューよりトリガー入力
電源スイッチ なし
入力コネクタ / 適合端子 メーカー:オムロン株式会社
本体側端子型式:XW4A-04B1-H1
適合コネクタ型式:XW4B-04B1-H1(付属品)
通信機能(Ethernet) RJ45コネクタ 100BASE-TX
サイズ・重量等 筐体寸法 54.0×55.4×34.0mm(本体のみ、突起含まず)
重量 約78g
主な筐体素材 PC/ABS
規格等 RoHS規制 RoHS準拠
VCCI VCCI Class B
防水・防塵 / 耐振動 非対応 / 2G 33Hz XYZ各1時間
その他 ビューアー表示言語 日本語/英語(※2)
本体固定ネジ規格 1/4-20UNC
  • (※1)暗い場所での撮影は、動画の品質をご確認の上、ご使用ください。
  • (※2)本機は国内仕様です。

推奨SDカード (容量 32GB) ※microSDカードは別売りです。

メーカー:ハギワラソリューションズ株式会社

  • ・標準タイプ:CM-MSDB-032GS(N01MZS)
  • ・高信頼性タイプ:CQ-MSDB-032GS(N01QZS)

メーカー:因幡電機産業株式会社

  • ・標準タイプ:MC-MCL032A
  • ・高信頼タイプ:MC-AML032A
